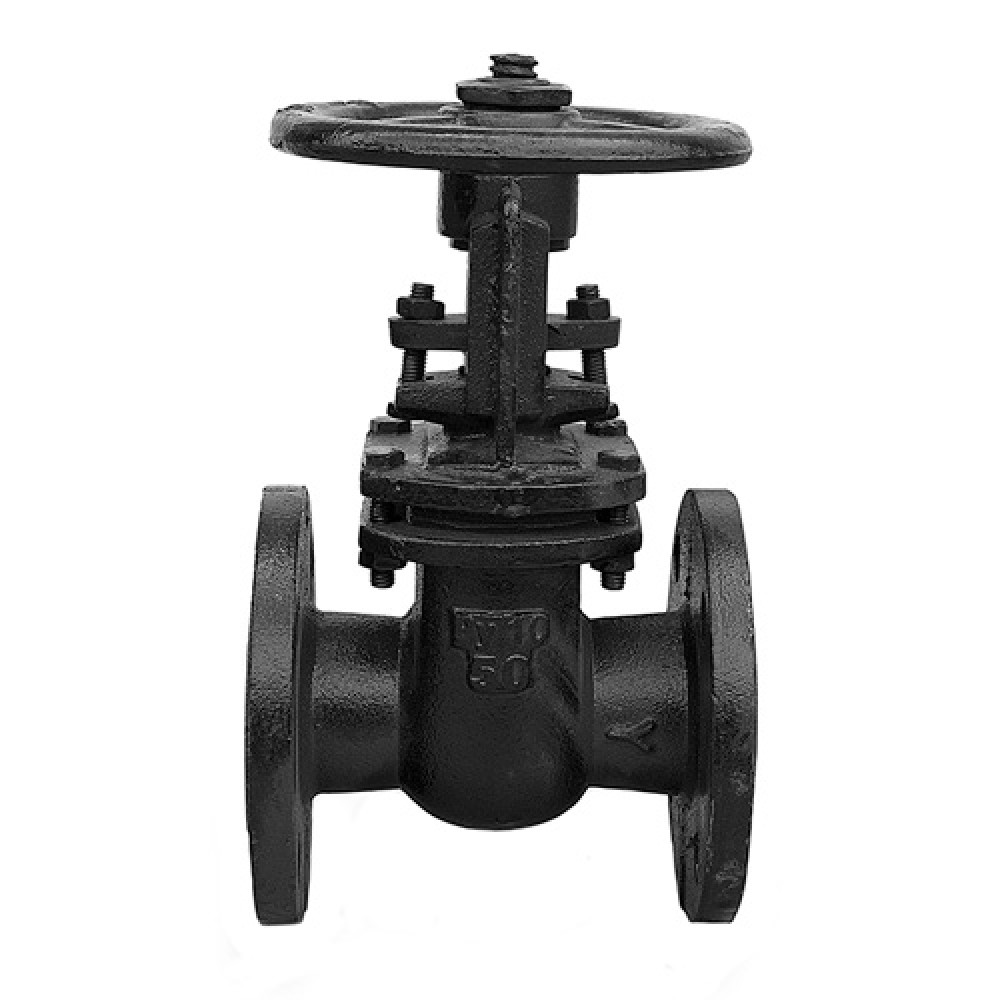

Задвижка 30ч6бр Ci 125

Задвижки чугунные Ci З0ч6бр применяются в качестве запорных устройств на трубопроводах для перекрытия потока среды.

Задвижка  состоит  из  следующих  основных  деталей:
корпуса 1, крьшки  2. дисков  3,  втулки резьбовой  4,  фланца сальника 5, колец уплотнительных  6.  клина съемного 7. шпинделя 8. маховика 9.

Запирание задвижек Ci З0ч6бр с ручным управлением происходит при вращении махо­вика по часовой стрелке. При этом шпиндель через втулку резьбовую получает по­ступательное движение, передающееся на шиберы.

В крайнем положении шиберов при создании на маховике необходимого усилия обеспечивается плотное перекрытие прохода.

Состав поставки:

• Задвижка - 1 шт.;
• Паспорт - 1 экз./партия.
